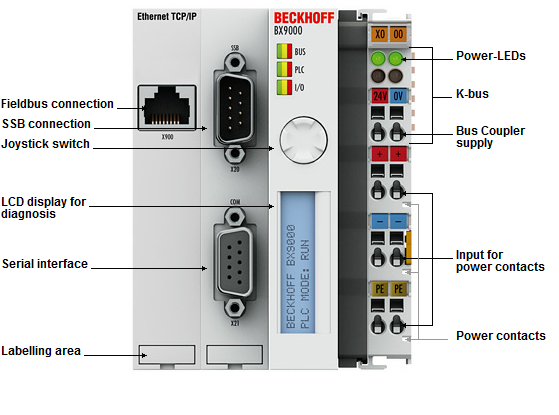

Beckhoff. модуль контроллера ввода/вывода с интегрированным IEC 61131-3-SPS; 256 кБайт памяти для хранения программ, Ethernet-протоколы TwinCAT ADS, Modbus TCP - BX9000 Beckhoff

Контроллеры ввода-вывода BX9000 имеют интерфейс Ethernet slave/master-устройства. Контроллер оснащен функцией автоматического определения скорости в бодах до 100 Мбод. В качестве опции, адрес может вводиться через протоколы DHCP, BootP, ARP или через джойстик. Контроллер позволяет осуществлять обмен до 2 Кбайт входных и 2 Кбайт выходных данных. Реализованы протоколы ModbusTCP, ADS/TCP и ADS/UDP.


Один узел включает контролер ввода-вывода BX9000 с возможностью подключения до 64 модулей ввода-вывода и один терминирующий модуль. С расширением шины возможно подключение до 255 модулей ввода-вывода.


Программирвоание контроллера осуществляется через порт COM1 или Ethernet-интерфейс. Что касается оборудования и производительности, контроллеры ввода-вывода серии BX расположены между контроллерами ввода-вывода серии BC и встраиваемыми компьютерами серии CX. Основными характеристиками, отличающими BC от BX являются больший объем памяти и расширенные интерфейсы у контроллеров серии BX. В дополнении к этому, для программирования и подключения дополнительных последовательных устройств интегрированы два последовательных интерфейса. Само устройство включает в себя ЖК-дисплей с подсветкой с двумя линиями по 16 символов каждая, джойстик и часы реального времени. Дополнительные периферийные устройства, такие как дисплеи, могут подключаться через систему Beckhoff Smart System Bus (SSB).


Контроллер для распределенной обработки сигналов
Как и у всех остальных контроллеров Beckhoff, основой для параметризации и программирования служит пгораммное обеспечение для автоматизации TwinCAT. Контроллеры серии BX программируются в соответствии с высокоэффективным стандартом МЭК 61131-3, с использованием языков программирования IL, FBD, LD, SFC или ST. Таким образом, пользователям предоставляется знакомый инструментарий TwinCAT, напр. программный интерфейс ПЛК, System Manager и TwinCAT Scope. Обмен данными происходит опционально через последовательный порт (COM1) или через Ethernet-интерфейс.


Конфигурирование также осуществляется с помощью TwinCAT. Интерфейс промышленной шины, SSB-шина и часы реального времени могут конфигурироваться и параметризовываться с помощью System Manager. System Manager может считывать информацию со всех подключенных устройств и модулей ввода-вывода. После параметризации, конфигурация с помощью последовательного интерфейса сохраняется на контроллерах BX и может быть доступна позже.

Технические данные	BX9000
Кол-во модулей ввода-вывода	64 (255 с расширением шины K-bus)
Максимальное кол-во байт по промышленной шине	512 байт входа и 512 байт выхода
Максимальное кол-во байт в образе процесса	2,048 байт входа и 2,048 байт выхода
Дискретные сигналы ввода-вывода	2,040 входов/выходов
Аналоговые сигналы	512 входов/выходов
Протокол	TwinCAT ADS, Modbus TCP
Скорость передачи данных	10/100 Мбод, автоматическое распознавание скорости передачи
Интерфейс шины	RJ 45
Последовательный интерфейс	COM1: 1 x RS232, COM2: 1 x RS232 или RS485
SSB	Вспомогательная шинная система на беза протокола CANopen для подключения дополнительных периферийных устройств
Диагностический светодиод	2 x источника питания, 2 x K-bus
Дисплей	FSTN дисплей с 2 x 16 символами для диагностики или своих текстов, с подсветкой
Коммутатор	джойстик для параметризации и диагностики
Часы	часы реального времени с питанием от батареи для отображения времени и даты
Питание	24 В постоянного тока (-15 %/+20 %)
Входной ток	140 мА + (общего тока по шине K-bus)/4, 500 мА макс.
Стартовый ток	2.5 x непрерывного тока
Потребление тока через шину K-bus	1,450 мА
Контакты питания	24 В постоянного тока макс./10 A макс.
Электрическая изоляция	500 В (контакт питания/напряжение питания)
Вес	приблиз. 250 гр.
Температура эксплуатации/хранения	0…+55 °C/-25…+85 °C
Относительная влажность	95 %, без конденсации
Удароустойчивость	согласно нормам EN 60068-2-6/EN 60068-2-27/29
ЭМС	согласно нормам EN 61000-6-2/EN 61000-6-4
Класс защиты / положение при монтаже	IP 20/произвольно
Разрешительная документация	CE, UL
